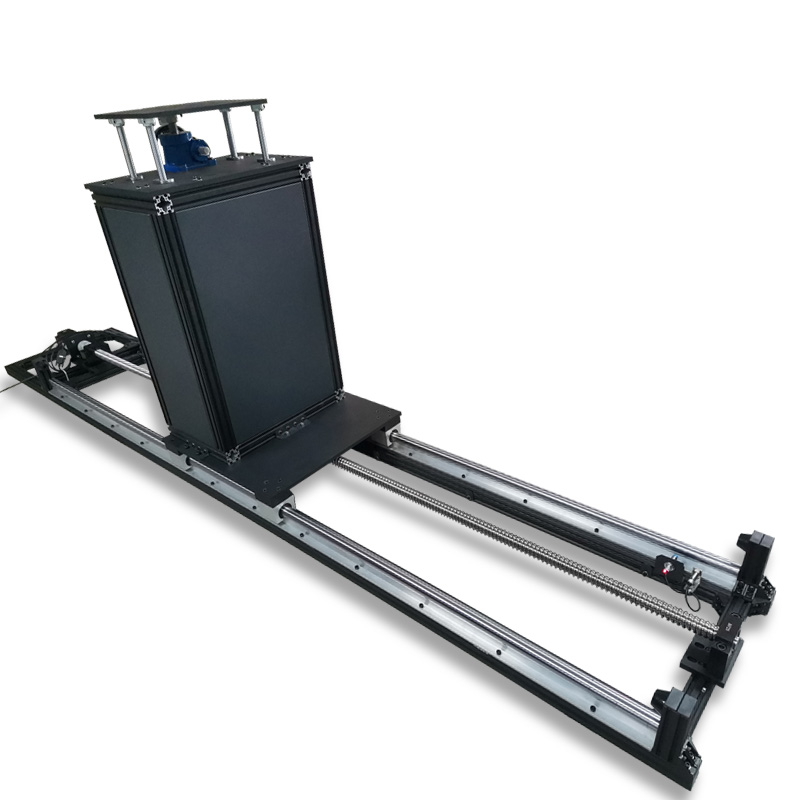

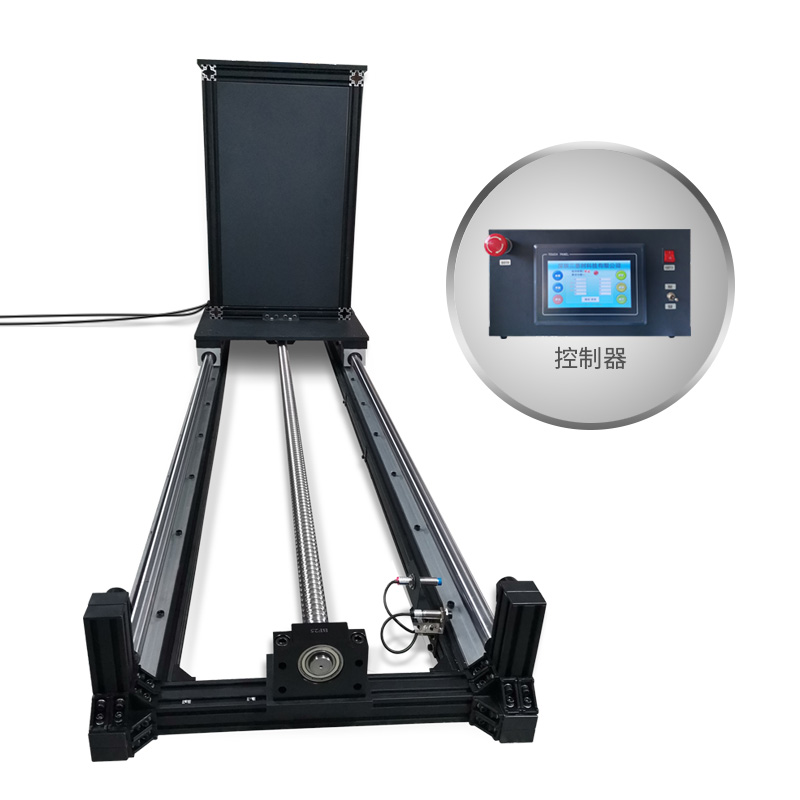

可編程圖像測試雲台是深圳市三恩時科技有限公司研製的攝像頭測試專用產品，可配合本公司生產的大尺寸圖像測試卡進行攝像頭模組性能測試，適用於專業的攝像頭性能測試實驗室、第三方檢測機構、大學等行業研究機構。可編程圖像測試雲台由精密伺服電機、絲杆導軌、可編程觸摸控製器、升降控製模塊、相機安裝模塊等主要部件組成，可實現指令自動化控製與手動控製，能夠提高企業、實驗室攝像頭性能檢測效率以及測量結果的穩定性、重複性。

可編程圖像測試雲台特點：

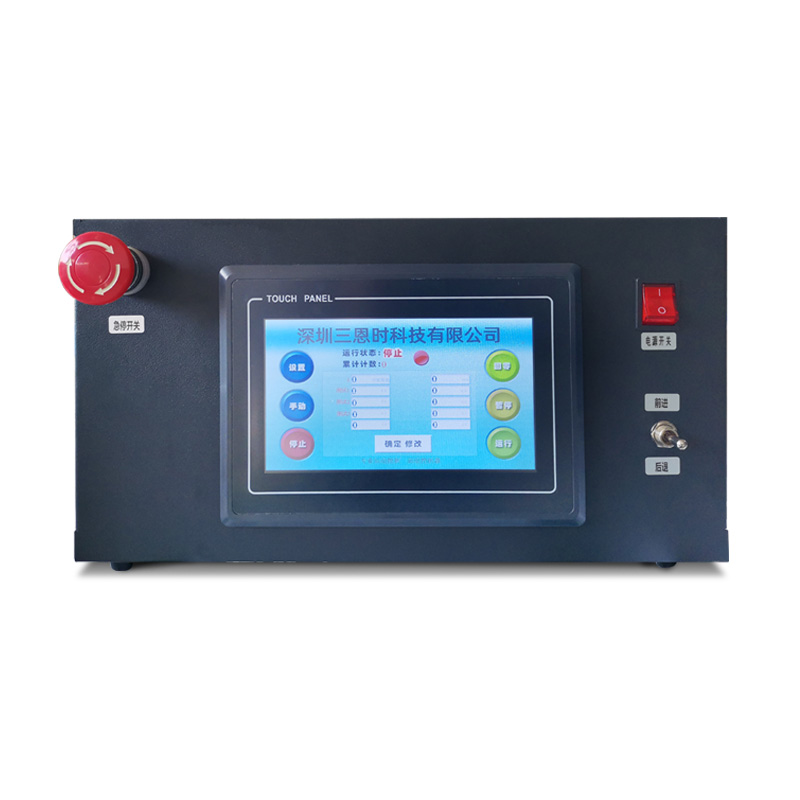

1.主控係統采用7寸觸控彩色顯示屏，操作方便、編程簡單；

2.采用精密伺服電機、滾珠絲杆傳動，雲台運動精度達0.05mm以上，測試更精確；

3.可實現編程指令自動化控製和手動控製，兩種操作方式任意切換；

4.產品前後行程範圍0-1700mm，上下高度可調範圍1000-1680mm，滿足多種場景需求；

5.相機安裝模塊可進行拓展，適應不同型號、種類相機、攝像頭產品測試；

可編程圖像測試雲台規格：

1.平台主體支架尺寸（長寬高）：2954mm*500mm*996mm；

2.編程控製器尺寸（長寬高）：449mm*265mm*211mm；

3.雲台使用環境：0-30℃，相對濕度85%以下（非冷凝）；

4.電壓及功率：AC220V 50/60Hz，最大功率500W。

5.淨重：標配130Kg。

可編程圖像測試雲台操作簡要說明（詳情請參閱產品使用說明書）：

1.通電之前請確認連接符合本產品的電源，分別連接電源線、8芯航插、15針串口、3芯航插和4芯航插；

2.打開電源開關；

3.升降平台高度調節方法：調節升降平台高度時搖動升降平台手柄便；

4.手動控製方法：向上撥動手動控製開關，平台向前進；向下撥動手動控製開關，平台向後退。

5.雲台最大移動速度200mm/s，移動精度0.05mm。前後行程範圍0-1700 mm；高度調整範圍1000-1680mm；

6.可自編程存儲運行指令，保存後實現指令自動化控製，指令設置請注意行程及移動速度；

可編程圖像測試雲台維護保養

1.圖像測試雲台的免費保修期為壹年。

2.圖像測試雲台進行維護時，應關閉主電源並拔掉電源線。

3.請定期（建議每月一次）對平台進行清理、清潔，使用幹淨抹布，擦淨絲杆和軌道上麵的油汙，之後在絲杆和軌道上均勻塗抹適量潤滑油脂。

可編程圖像測試雲台意外處理

1.圖像測試雲台在運行過程中，如果遇到意外請迅速按下急停開關。

2.平台在指令自動運行之前，需要先點擊回零使平台回到零點位，再運行程序。

3.平台在運行過程中，不小心觸碰到正負限位，平台將自動停止運行。此時應先關閉電源開關，用手轉動電機聯軸器，使平台脫離正負限位感應位置，然後打開電源開關點擊回零，使平台回到零點位。

4.如遇其他故障請及時聯係三恩時可編程圖像測試雲台廠家，不可自行更換配件，以免產生安全隱患或導致損壞。

可編程圖像測試雲台注意事項

1.在使用前請查看背麵的電源標簽。

2.平台與易燃之間有足夠的安全距離。

3.平台應放置在通風陰涼、安全的地方使用。

4.注意防潮，應保持雲台使用周圍環境幹燥。

5.可用幹淨、不起毛的白布去除平台表麵的汙漬，禁用化學溶劑擦拭和用硬物刮擦。

6.對平台進行維護保養及更換配件時，應切斷主電源。

圖像測試雲台產品標配裝箱清單

裝箱物品      數量

平台支架       1 套

升降平台       1 套

控製箱         1 個

電源線         1 根

4mm           內六角扳手1 把

使用說明書     1 本

合格證、保修卡 1 份
