技術參數

DNP標準顏色Viewer

是攝影機及靜相攝影機的評價，調整用的光源裝置。

能看由於高頻熒光燈點燈方式的采用閃爍不定沒有的畫像。

 方法:

光源: DNP標準顏色viewer油燈

(特殊熒光管10W×4個使用)

電源: AC100v50，60Hz

點燈方式: 高頻點燈方式20KHz

演顏色性: 對各顏色演顏色評價點90以上

色溫: (日本製CL-200測量)

使用溫度: 10～40〓C

使用濕度: 80％以下(結露沒有事)

外形尺寸: 375W×365H×165D m/m

亮度方麵尺寸: 250W×190H m/m

海圖尺寸: 320W×290H m/m

消耗功率: 80W

重量: 6.5kg/7.5kg

由於viewer包藏熒光油燈的差異的亮度方麵的特性

對待說明

【1】 使用前

電源:AC電源100v，50Hz，60Hz共用

光源:DNP標準顏色viewer油燈 10W×4個

消耗功率:80W

【2】 使用

(1) AC100v的插座插入電源編碼的插頭。

※注意: AC100v以外的電源請別連接。

在海外利用時候，必定拜托您了變壓器的使用。

變成弄錯AC100v以外的電源連接的話被安上內部取的變壓器的燒毀。

 (2) ON電源開關。

 (3) 以油燈點燈常溫(20℃)點燈後15～20分穩定。

 (4) 油燈不點燈的時候，向別的項目的大街電保安人員要求請求確認。

 (5) 油燈的脛―王現象發生了的時候修好做電源開關3～4次ON，OFF。

【3】 油燈不點燈的時候

 請在電保安人員確認。

 (1) 插座AC100v通上電流。

 (2) 插座插入viewer的插頭。

 (3) viewer的電源開關ON。

 Viewer的油燈不點燈的時候，能考慮象下麵一樣的事

 (1) 油燈2盞點燈的時候，變壓器的一方的保險絲溶斷做著。

 (2) 油燈4盞是不點燈的時候，2台變壓器的各々的保險絲溶斷做著。

  ※注意: 上述(1)(2)AC100v以外的通電的時候發生。這變壓器內部燒毀是原因。

變壓器的交換變成必要。

【4】 與油燈的交換清掃

 在平的台裏(上)放置viewer從插座上請取下電源編碼。

以下麵的順序進行卸載。

 (1) 放鬆上麵框框的硬幣螺釘2處。

 (2) 用雙手舉起50～60毫米上麵框框的硬幣螺釘方麵推到前方的話上麵框框偏離實體。

 (3) 取下玻璃板和丙烯板。

 ※注意: 玻璃板因為有破裂請當心手手指。

(特別象用手手指不擦一樣地請注意板邊方麵。)

 ■油燈交換

 (1) 又，1年流逝的時候點燈2,000小時。

 (2) 脫離用雙手手指夾油燈的管端部使之轉90〓。

 ■清掃工作

 (1) 請在紗布中浸濕酒精擦去反射板表麵，丙烯板和玻璃表麵的汙穢取。

 (2) 清掃為了6個月～1年1次，正常保持色溫，亮度無論如何拜托您了。

【5】 使用前

 viewer因為使用著玻璃品請注意下麵的事。

(1) 請別給(對)viewer實體給予大的衝擊。

(2) 請別擱置對viewer表麵沉重的東西。

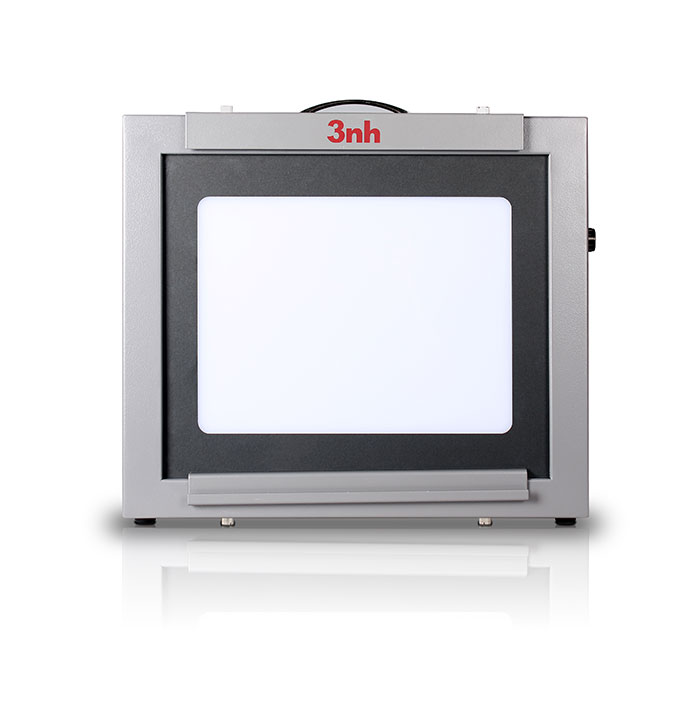

DNP Standard color Viewer

The DNP Standard color Viewer is a light source which enables you to

evalsuateadjust videostill cameras. With its high-frequency Fluorescent

lighting method, it handles images without flicker.

Specification

Light source:                          DNP Standard color Viewer lamp

                                                        (Four 10W dedicated fluorescent tubes are used)

Power supply:                         AC100V 50, 60Hz

Lighting method:                    High Frequency lighting method 20KHz

Color rendering:                        Over 90% rendering evalsuation-point for each color

Color temperature:                (Measured by 日本 CL-200)

Operating temperature:             10～40℃

Operating humidity:                 Below 80%(avoid dew)

Major diameter dimension: 375W×365H×165D m/m

Luminance plane dimension: 250W×190H m/m

Color chart dimension:         320W×290H m/m

Power consumption:                  80W

Weight:                                        6.5kg/7.5kg

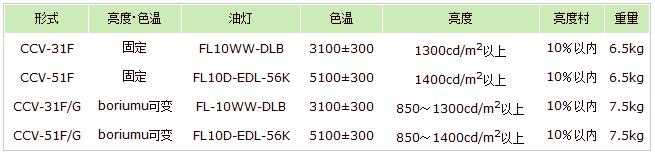

 ●The Luminance plane characteristics: according to the types of self-contained fluorescent lamp

Product        Luminance Color                Lamp           Color                        Luminance                    Color matchingWeight

Type                        Temperature                                                Temperature                                                                          shift

CCV-31F               Fixed                      FL10WW-         3100K±300                      Over                                 Within 10% 6.5kg

                                                                               DLB                                                        1300cd/m2

CCV-51F               Fixed                             FL10D-          5100K±300                       Over                                  Within 10% 6.5kg

                                                                           EDL-56K                                                    1400cd/m2

CCV-31F/G    Volume adjustable           FL-10WW-          3100K±300                   Over  850～                          Within 10% 7.5kg

                                                                               DLB                                                         1300cd/m2

CCV-51F/G    Volume adjustable              FL10D-          5100K±300                    Over  850～                   Within 10% 7.5kg

                                                                           EDL-56K                                                      1400cd/m2

＊The color temperature if Luminance. Color Temperature Conversion Type viewer ranges over 50k according to the change of the Luminance.

＊The specification may change without notice

Operation Manual

【1】 Before using the product:

  Power supply AC 100V, 50/60Hz shared

Light source 10W DNP Standard color Viewer Lamp (4)

Power consumption 80W

【2】 Using the DNP Standard color Viewer

  (1) Plug the power cable of the product into AC100V

               【Precautions】 Do not connect any power supply other than AC100V

                                               If the other power supply connected by accident, the inverter inside

                                               will burned out

  (2) Turn on the power switch

  (3) Lamp lights: the lamp light will stabilised after 15 to 20 minutes at the room temperature(20℃)

  (4) If the lamp does not lit, call for Service Office for the confirmation as described on other documents.

  (5) To suspend snaking of the lamp, press power switch 3 to 4 times [as ON/OFF].

【3】 If the light does not lit

  Call for Service Office to confirm the following:

  (1) AC 100V supplied to the wall socket.

  (2) Plug the product into the wall socket.

  (3) Turn the power supply switch of the product ON

  Still the lamp does not lit: Consider the following:

  (1) Two of the viewer lamps lit simultaneously, one of the fuses of the inverters has blowouts.

  (2) Four of the viewer lamps does not light means that each of the fuses of the two inverters has blowouts.

               【Precautions】 The above occurs if the applied power supply is not AC 100V.

                                                Fuse bum out cause internal burnout of inverter. The burned inverter needs to replace.

【4】 How to replace the lampkeep it clean

  Place the Viewer on the flat table,plug out the power supply cable from the wall socket.

        Remove the used device in the following order:

  (1) Unfasten the two of grub screws on the top frame.

  (2) To remove the top frame from the main unit;

                Holding 50 to 60 mm the grub screw of the top framepress it forward.

  (3) Remove the glass plateacrylic plate.

               【Precaution】 Glass plate easily breaksmay hurt your handsfingers.

                                                Handle the edge of the plate with care not to scratch.

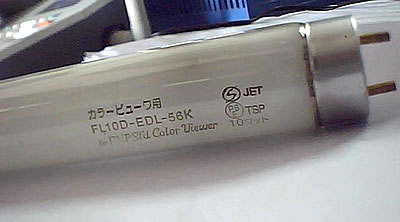

  ◆Replacing the lamps:

  (1) When the lamps used over 2,000 hours or one year, it needs to replace.

  (2) Remove the Lamp Tubes: Hold the edge of the Lamp Tubes,turn it 90 degree.

  ◆Cleaning the device:

  (1) Impregnate alcohol to gauze then apply it onto the surface of the reflection plate / acrylic plate / glass surface to remove the dirt.

  (2) Clean the device once in six months to one year to keep quality of the Color TemperatureLuminance.

【5】 Other Precautions

  Handling the viewer needs the following precautions because it contains the parts using glass.

  (1) Do not add strong impact on the viewer

  (2) Do not put any heavy items on the surface of the viewer
