NS係列儀器-測量交通路標色品坐標-使用說明

 前言：在標準《GB 2893 安全色》、《 GB/T8416 視覺信號表麵色》等等交規相關標準中，給出一種顏色的亮度因數和色品坐標區域（如圖 1、2 所示），然後要判定樣品的顏色是否在該色品坐標區域內！由於色品區域是不規則的，導致判定很麻煩，下麵給出的方法使用NS800日本正能量行情网將輕鬆解決該問題。

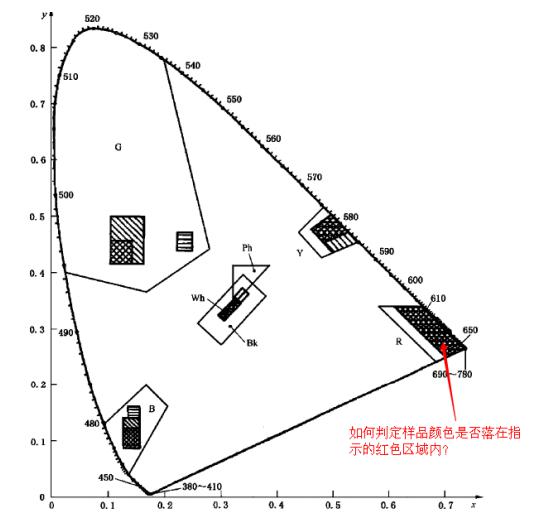

圖1例：

R 紅色     Wh 白色

Y 黃色     Bk 黑色

G 綠色     Ph 淺黃的白色磷光

B 藍色

圖 2

一、 基礎知識

如圖 1 所示的色品坐標圖中，馬蹄形軌跡線內任一點均有色品坐標（ x， y）與它對應，但是該點因為沒有指定亮度因數或視覺亮度，所有該點不能確定顏色刺激值。如圖 2 所示，如果給出色品坐標，同時指定亮度因數β，那麽顏色刺激就確定下來。

CIE 1931 /1964 Yxy， XYZ , βxy 是標準的顏色空間，任何顏色刺激都可以在此顏色空間中找到對應的坐標。XYZ 是顏色的三刺激值，是基本的顏色空間，xy 是顏色的色品坐標，β是亮度因數，β=Y/100。

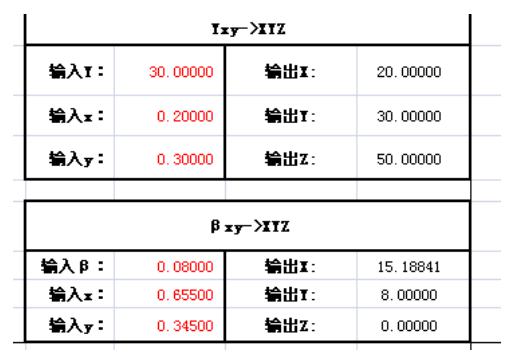

顏色空間 Yxy、βxy 向 XYZ 顏色空間轉換如附件所示的 EXCEL 程序所示,圖 3 位轉換界麵。

圖 3

二、 使用方法

下麵借助深圳市三恩馳科技有限公司生產的 NS800 日本正能量行情网和 SQC8 軟件，來實現圖1、 2 所示色品圖中紅色區域的判定方法。

1、分析相關標準顏色區域的測試條件（比如采用 CIE1931 或 CIE1964（觀察者角度），采用 45/0 或D/8 幾何光學結構，采用 D65 光源或是 A 光源等），然後選擇與標準匹配的日本正能量行情网器。

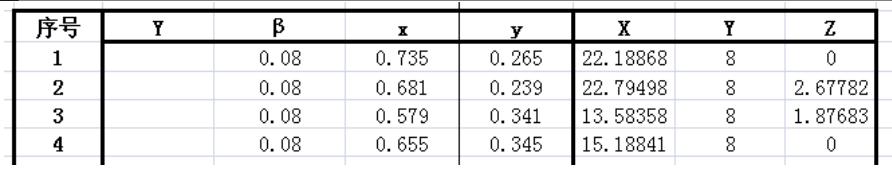

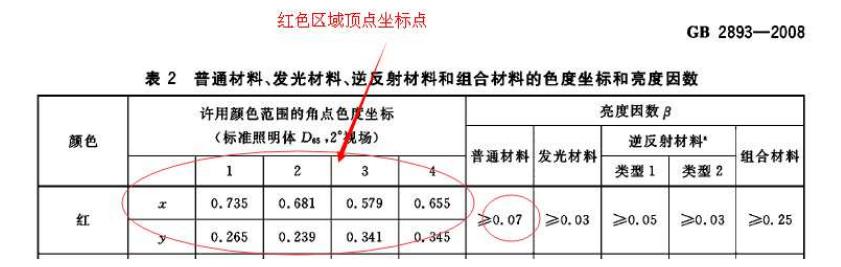

2、根據標準選擇亮度因數β，比如本例中紅色（普通材料）β>=0.07，這裏取β=0.08。然後根據 xy色品坐標點，求出色域各頂點的 XYZ 坐標。如圖 4 所示。

圖 4

3、本實例中，選擇 NS810 日本正能量行情网(幾何光學結構為 D/8)，選擇 D65 光源， CIE1931(2 度觀察者角度)。同時配合使用 SQC8 軟件。

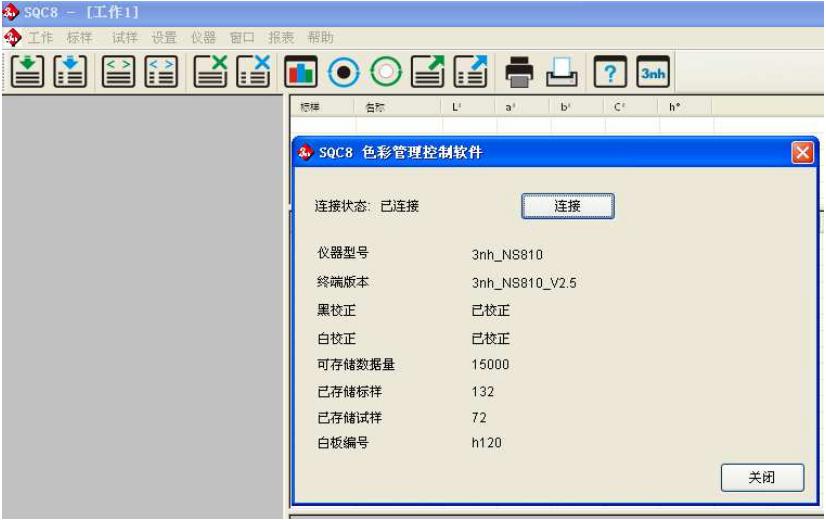

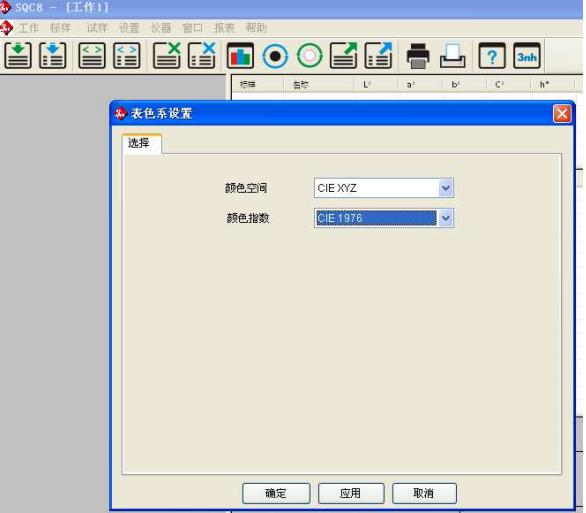

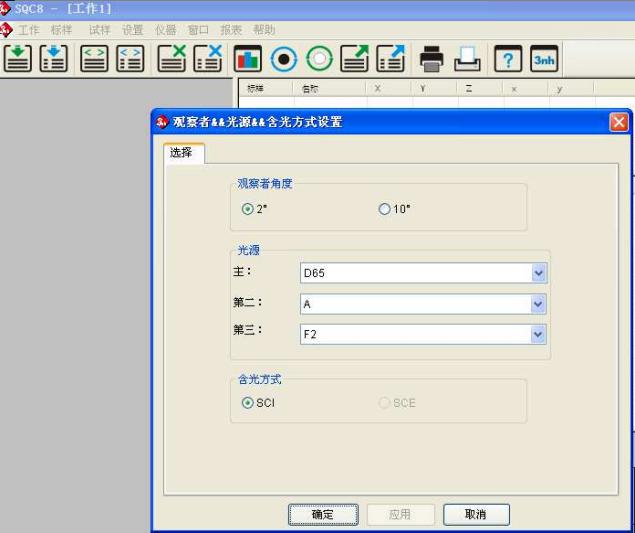

通過 SQC8 軟件，對 NS810 進行黑白板校正，然後選擇 D65 光源、 2 度觀察者角度、選擇 CIE XYZ顏色空間，如圖 5、 6、 7 所示。

圖 5

圖 6

圖 7

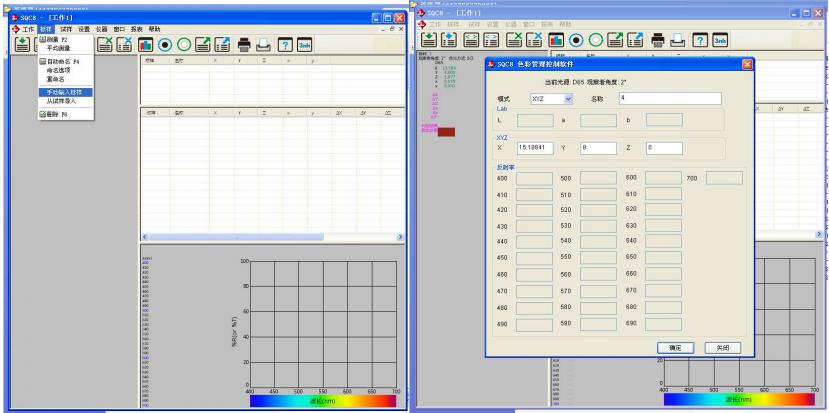

4、手動輸入標樣：將圖 4 所示的紅色區域 4 定點的 XYZ 坐標通過手動輸入標樣輸入到SQC8 軟件中，如圖 8、 9 所示。

圖 8

圖 9

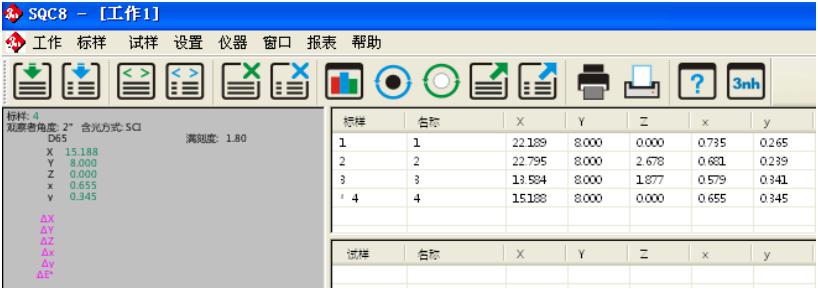

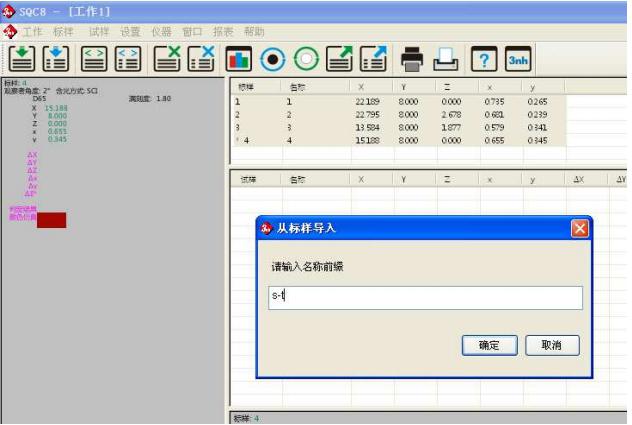

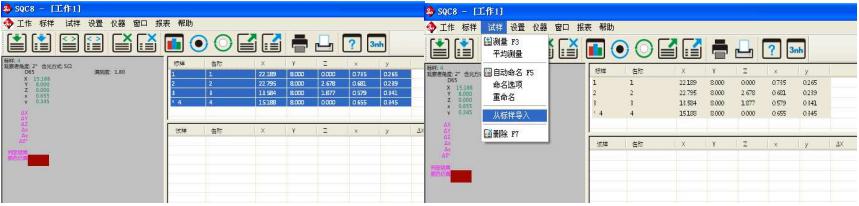

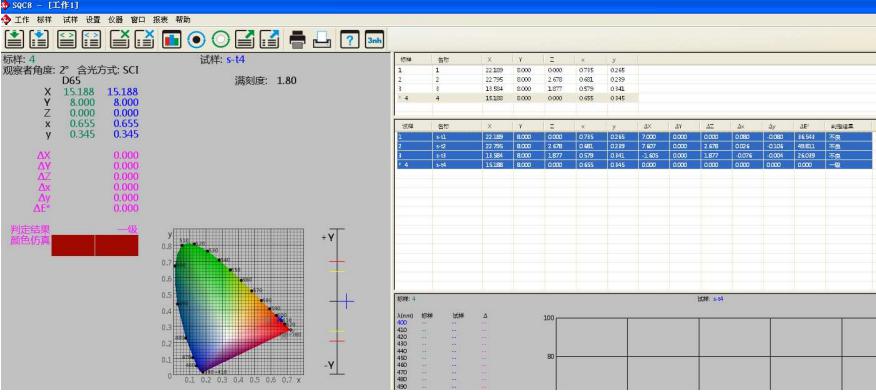

5、標樣轉化為試樣：選擇步驟 4 輸入的標樣，然後將標樣轉換為試樣，如 10、 11、 12、 13 所示。圖 1 所示紅色區域的 4 頂點已經在 SQC8 軟件正確顯示出來。

圖 10

圖 11

圖 12

圖 13

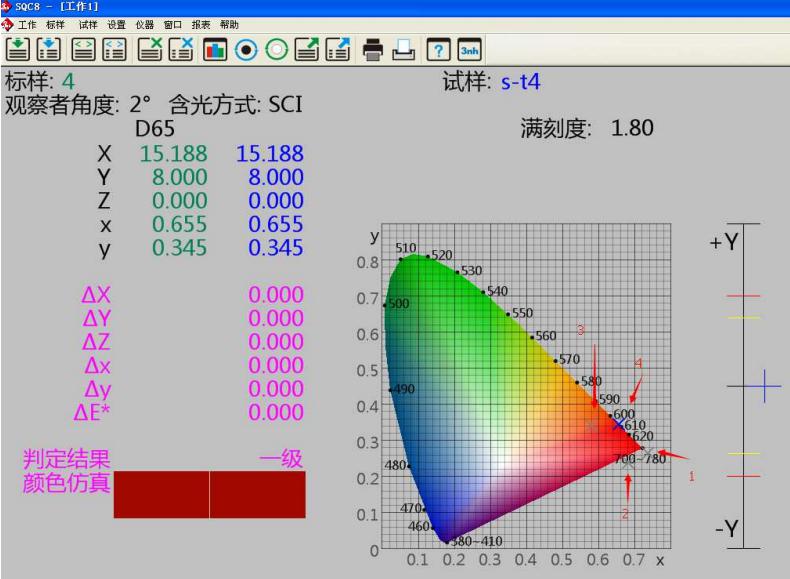

6、測量判定：連接圖 13 中的 1、 2、 3、 4 點，那麽如果樣品落在該區域內，樣品就是合格的，否則就是不合格的。

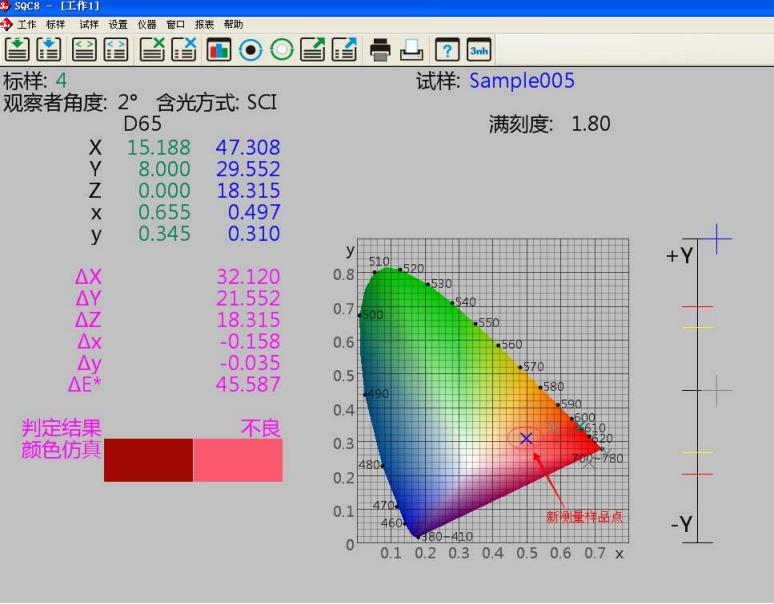

如圖 14 所示，新測量紅色樣品落在四邊形 1234 之外，很顯然樣品不合格。

圖 14

7、保存工程文件：文件->保存->退出，保存測試數據及輸入的色品區域，以便下次測試使用。
